Серия ВКВ24 · вентилятор 24 В24 В

Внутрипольный конвектор ВКВ.140.400.8ТП.24В

Встраиваемый в пол водяной конвектор с низковольтным вентилятором 24 В.

Модель с двухтрубным горизонтальным теплообменником предназначена для отопления и отсечения холодного воздуха у остеклённых фасадов и окон.

Высота
140 мм
Ширина
400 мм
Мощность
2589–19606 Вт
Длина
700–3000 мм
Вентилятор
24 В
ВКВ · 140 · 400 · 8ТП · 24В
Внутрипольный конвектор ВКВ.140.400.8ТП.24В
Корпус из оцинкованной стали

01 · Техническая информация

Конструкция модели

Схема конвектора ВКВ.140.400.8ТП.24В
Двухтрубный горизонтальный теплообменник
Регулировка корпуса
0–40 мм
Теплообменник
2-трубный
Длина оребрения
350 мм
Ширина оребрения
100 мм
Высота оребрения
40 мм
Диаметр трубы
12 мм
Рабочее давление
16 атм (1,6 МПа)
Подключение
2 × G1/2″
Межосевое расстояние
50 мм
Температура теплоносителя
до 95 °С

Интерактивный график

Цена по длине корпуса

Оцинкованная и нержавеющая сталь — с решёткой и без. Материал корпуса можно скрыть через легенду, теплоотдача показана в подсказке при наведении.

02 · Длина и цена

Таблица цен

Стоимость конвектора по длине и материалу корпуса.

АртикулДлинаОтоплениеОцинкованная сталь
без решётки		Нержавеющая сталь
без решётки		Стоимость решётки
ВКВ.140.400.700.8ТП.24700 мм2589 Вт36 263 ₽43 588 ₽11 307 ₽
ВКВ.140.400.750.8ТП.24750 мм2959 Вт38 589 ₽46 291 ₽11 909 ₽
ВКВ.140.400.800.8ТП.24800 мм3329 Вт40 908 ₽48 987 ₽12 512 ₽
ВКВ.140.400.850.8ТП.24850 мм3699 Вт43 227 ₽51 684 ₽13 345 ₽
ВКВ.140.400.900.8ТП.24900 мм4069 Вт45 546 ₽54 381 ₽13 947 ₽
ВКВ.140.400.950.8ТП.24950 мм4439 Вт47 865 ₽57 078 ₽14 780 ₽
ВКВ.140.400.1000.8ТП.241000 мм4809 Вт50 095 ₽59 685 ₽15 383 ₽
ВКВ.140.400.1050.8ТП.241050 мм5179 Вт52 643 ₽62 617 ₽16 216 ₽
ВКВ.140.400.1100.8ТП.241100 мм5549 Вт54 962 ₽65 315 ₽16 818 ₽
ВКВ.140.400.1150.8ТП.241150 мм5919 Вт56 509 ₽67 220 ₽17 420 ₽
ВКВ.140.400.1200.8ТП.241200 мм6289 Вт58 170 ₽69 241 ₽18 253 ₽
ВКВ.140.400.1250.8ТП.241250 мм6659 Вт59 712 ₽71 140 ₽18 856 ₽
ВКВ.140.400.1300.8ТП.241300 мм7029 Вт63 749 ₽75 598 ₽19 689 ₽
ВКВ.140.400.1350.8ТП.241350 мм7399 Вт65 559 ₽77 775 ₽20 291 ₽
ВКВ.140.400.1400.8ТП.241400 мм7768 Вт67 700 ₽80 290 ₽21 124 ₽
ВКВ.140.400.1450.8ТП.241450 мм8138 Вт69 511 ₽82 467 ₽21 726 ₽
ВКВ.140.400.1500.8ТП.241500 мм8508 Вт71 959 ₽85 513 ₽22 559 ₽
ВКВ.140.400.1550.8ТП.241550 мм8878 Вт73 769 ₽87 690 ₽23 162 ₽
ВКВ.140.400.1600.8ТП.241600 мм9248 Вт77 548 ₽91 883 ₽23 764 ₽
ВКВ.140.400.1650.8ТП.241650 мм9618 Вт81 581 ₽96 336 ₽24 597 ₽
ВКВ.140.400.1700.8ТП.241700 мм9988 Вт83 179 ₽98 295 ₽25 200 ₽
ВКВ.140.400.1750.8ТП.241750 мм10358 Вт84 701 ₽100 176 ₽26 033 ₽
ВКВ.140.400.1800.8ТП.241800 мм10728 Вт86 301 ₽102 136 ₽26 635 ₽
ВКВ.140.400.1850.8ТП.241850 мм11098 Вт87 900 ₽104 097 ₽27 468 ₽
ВКВ.140.400.1900.8ТП.241900 мм11468 Вт89 677 ₽106 239 ₽28 070 ₽
ВКВ.140.400.1950.8ТП.241950 мм11838 Вт91 700 ₽108 633 ₽28 673 ₽
ВКВ.140.400.2000.8ТП.242000 мм12208 Вт93 515 ₽111 025 ₽29 506 ₽
ВКВ.140.400.2050.8ТП.242050 мм12578 Вт97 295 ₽115 221 ₽30 108 ₽
ВКВ.140.400.2100.8ТП.242100 мм12947 Вт98 958 ₽117 247 ₽30 941 ₽
ВКВ.140.400.2150.8ТП.242150 мм13317 Вт100 770 ₽119 425 ₽31 543 ₽
ВКВ.140.400.2200.8ТП.242200 мм13687 Вт102 583 ₽121 603 ₽32 376 ₽
ВКВ.140.400.2250.8ТП.242250 мм14057 Вт104 726 ₽124 122 ₽32 979 ₽
ВКВ.140.400.2300.8ТП.242300 мм14427 Вт106 302 ₽126 059 ₽33 581 ₽
ВКВ.140.400.2350.8ТП.242350 мм14797 Вт107 876 ₽127 995 ₽34 414 ₽
ВКВ.140.400.2400.8ТП.242400 мм15167 Вт109 487 ₽129 974 ₽35 017 ₽
ВКВ.140.400.2450.8ТП.242450 мм15537 Вт111 658 ₽132 729 ₽35 850 ₽
ВКВ.140.400.2500.8ТП.242500 мм15907 Вт113 256 ₽134 694 ₽36 452 ₽
ВКВ.140.400.2550.8ТП.242550 мм16277 Вт118 160 ₽140 040 ₽37 285 ₽
ВКВ.140.400.2600.8ТП.242600 мм16647 Вт120 009 ₽142 258 ₽37 887 ₽
ВКВ.140.400.2650.8ТП.242650 мм17017 Вт121 423 ₽144 029 ₽38 720 ₽
ВКВ.140.400.2700.8ТП.242700 мм17387 Вт122 957 ₽145 925 ₽39 323 ₽
ВКВ.140.400.2750.8ТП.242750 мм17757 Вт124 454 ₽147 781 ₽39 925 ₽
ВКВ.140.400.2800.8ТП.242800 мм18126 Вт125 867 ₽149 551 ₽40 758 ₽
ВКВ.140.400.2850.8ТП.242850 мм18496 Вт127 279 ₽151 322 ₽41 360 ₽
ВКВ.140.400.2900.8ТП.242900 мм18866 Вт128 692 ₽153 092 ₽42 193 ₽
ВКВ.140.400.2950.8ТП.242950 мм19236 Вт130 105 ₽154 862 ₽42 796 ₽
ВКВ.140.400.3000.8ТП.243000 мм19606 Вт133 264 ₽158 424 ₽43 629 ₽

Цены указаны в рублях с НДС. Теплоотдача — для режима 95/85/20 °C.

03 · Варианты исполнения

Материал корпуса

ВКВ.140.400.8ТП.24В в корпусе из оцинкованной стали
Стандартное исполнение

Оцинкованная сталь

Корпус толщиной 1 мм, окрашенный в чёрный цвет.

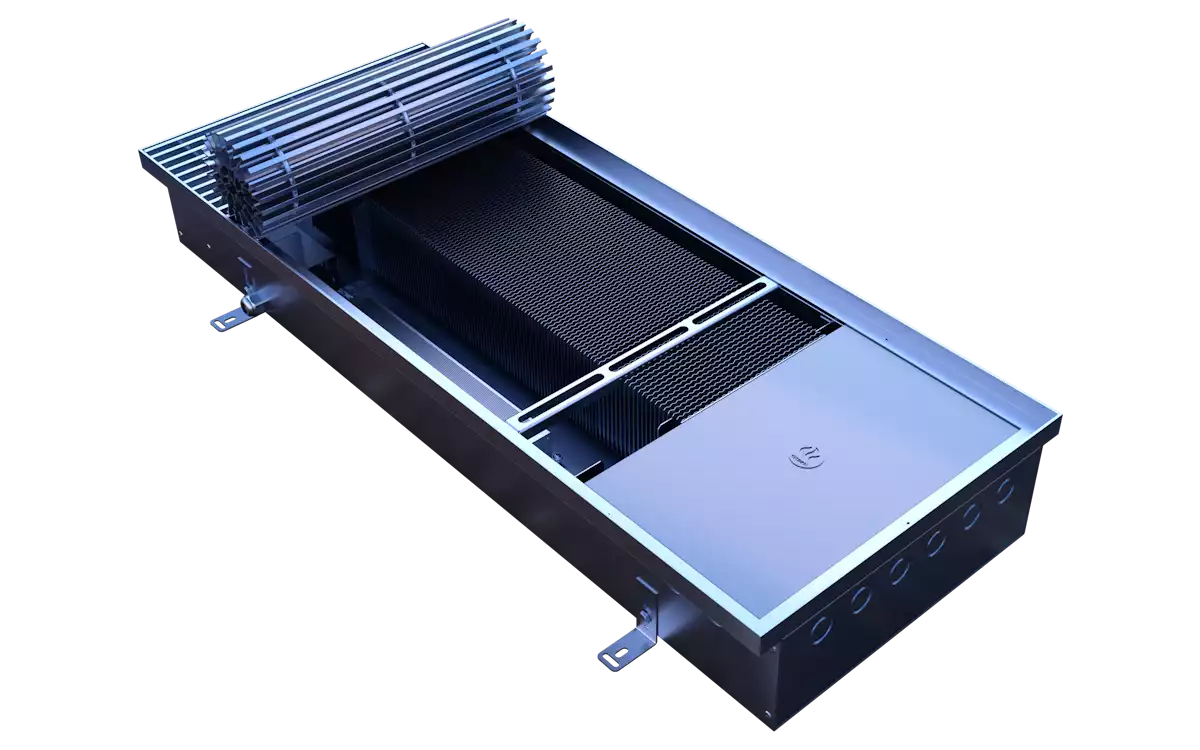

ВКВ.140.400.8ТП.24В в корпусе из нержавеющей стали
Дополнительное исполнение

Нержавеющая сталь

Корпус из нержавеющей стали AISI толщиной 1 мм.

Исполнение данной ширины возможно только под окантовку.

04 · Документация

Файлы модели

Прайс ВК.55.160.2ТГТехнические данные и стоимость · PDF
Технический паспортИнструкция по монтажу и эксплуатации
BIM-модель ВК 55Revit Family · RFA
IFC-модель ВК.55.160.1000.2ТГИнформационная модель · IFC

Внутрипольный конвектор ВКВ.140.400.8ТП.24В

Внутрипольные конвекторы отопления ВКВ.140.400.8ТП.24В используют циркуляцию воздуха для нагрева, а не излучение, как в случае обычных радиаторов.

Передача тепла в помещение происходит в медно-алюминиевом теплообменнике.
